Trong cấu tạo của hộp mực 12A dùng cho máy in Canon LBP 2900, trống máy in Canon 2900 đóng vai trò tiếp nhận hình ảnh từ tia laser và chuyển tải mực lên bề mặt giấy. Tuy nhiên, đây cũng là linh kiện dễ bị tác động bởi các yếu tố bên ngoài như bụi bẩn hay giấy kém chất lượng. Bài viết sau đây của Drivermayin.vn sẽ cung cấp cho bạn đầy đủ thông tin cần thiết liên quan.

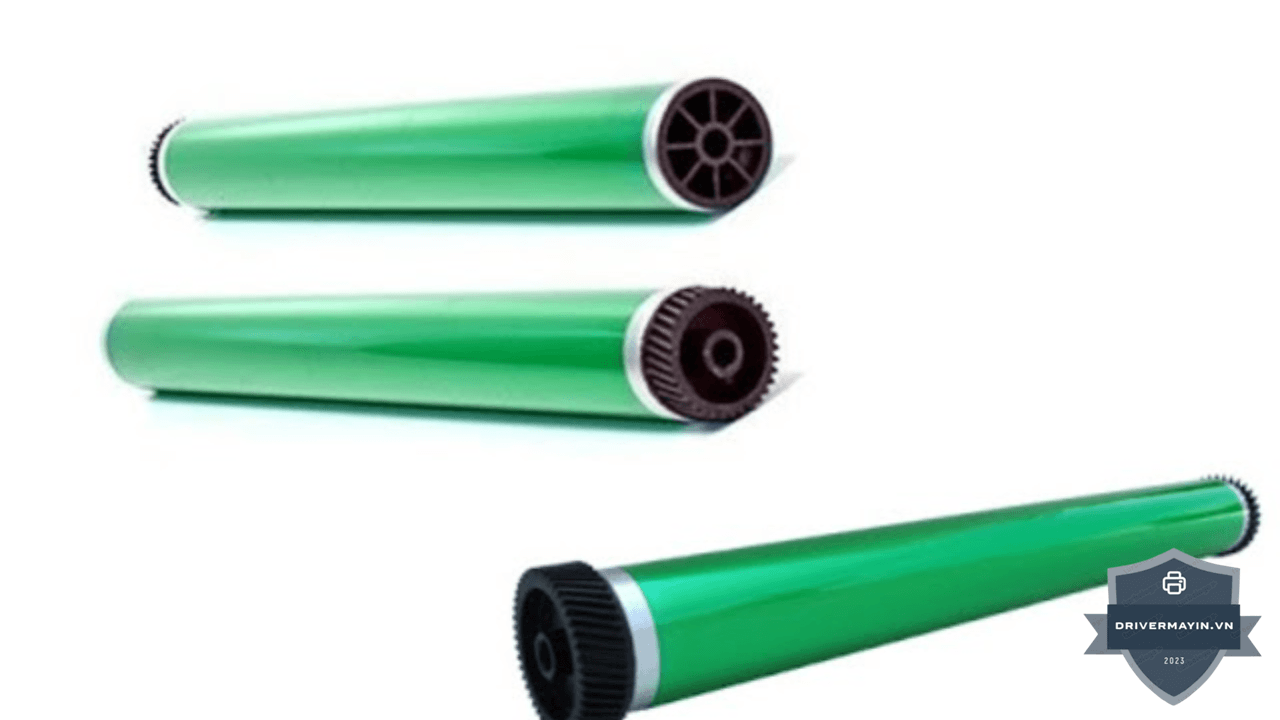

Drum máy in là gì?

Drum máy in là gì?

Drum máy in là một linh kiện hình trụ tròn bên trong hộp mực của máy in laser và máy photocopy, có nhiệm vụ tiếp nhận tia laser → tạo ảnh tĩnh điện → thu hút bột mực → chuyển mực lên mặt giấy. Đây là bộ phận quyết định trực tiếp chất lượng bản in chữ có sắc nét không, có bị sọc, đốm đen, hay mờ nhạt không.

Các tên gọi khác của drum:

Drum nằm ở đâu trong máy in?

Tuỳ thiết kế của hãng, drum có thể ở 2 vị trí:

Cấu tạo bên trong drum máy in Canon 2900

Cấu tạo bên trong drum máy in Canon 2900

Drum có cấu tạo phức tạp hơn vẻ ngoài đơn giản. Bao gồm 4 thành phần từ trong ra ngoài:

Lõi Drum (Core)

Ống nhôm rỗng hình trụ, đường kính từ 2cm đến 15cm tùy dòng máy. Nhôm được chọn vì:

Lớp quang dẫn OPC (Organic Photo Conductor)

Đây là lớp quan trọng nhất, phủ trực tiếp lên lõi nhôm thường có màu xanh lá hoặc xanh dương đặc trưng. Được làm từ vật liệu hữu cơ nhạy cảm với ánh sáng:

Đây là lý do tuyệt đối không được để ánh sáng chiếu vào drum khi tháo ra khỏi máy ánh sáng làm mất điện tích toàn bộ bề mặt, phá hủy khả năng tạo ảnh.

Lớp nhiễm điện (Charge Layer)

Lớp phụ trợ giúp bề mặt drum:

Lớp bảo vệ (Protective Layer)

Lớp ngoài cùng mỏng, bảo vệ lớp OPC khỏi:

Khi bề mặt drum bị xước, lớp OPC ở điểm đó bị phá vỡ vĩnh viễn không thể sửa chữa, chỉ có thể thay mới.

Nguyên lý hoạt động của drum máy in Canon 2900

Nguyên lý hoạt động của drum máy in Canon 2900

Đây là quy trình điện-quang-cơ phức tạp diễn ra trong vài phần nghìn giây mỗi lần in:

Bước 1 — Tích điện (Charging): Corona wire hoặc charge roller truyền điện tích âm đồng đều lên toàn bộ bề mặt drum. Drum bắt đầu quay.

Bước 2 — Chiếu laser tạo ảnh (Exposing): Tia laser quét lên bề mặt drum theo đúng hình dạng nội dung cần in. Vùng nào được laser chiếu → điện tích âm biến mất → trở thành vùng điện tích trung tính/dương.

Bước 3 — Thu hút bột mực (Developing): Trục từ (developer roller) đưa bột mực đến gần drum. Bột mực nhiễm điện âm:

Bước 4 — Chuyển mực sang giấy (Transferring): Giấy đi qua tiếp xúc với drum. Transfer roller (trục chuyển) đặt điện tích dương phía sau giấy → hút toàn bộ bột mực từ drum sang giấy.

Bước 5 — Sấy cố định mực (Fusing): Cụm sấy nung nóng (~180°C) làm bột mực nóng chảy và bám cố định vào sợi giấy. Đây là lý do bản in laser không bị nhòe khi ướt.

[Laser] → [Drum tích điện] → [Bột mực bám theo ảnh]
           → [Chuyển mực sang giấy] → [Cụm sấy cố định]

So sánh drum tích hợp và Drum độc lập

Đây là sự khác biệt quan trọng giữa các hãng và ảnh hưởng trực tiếp đến chi phí sử dụng lâu dài:

Đặc điểm Drum tích hợp trong hộp mực Drum độc lập (tách rời)
Hãng phổ biến Canon LBP cũ, HP LaserJet cũ Brother HL/DCP, HP dòng mới
Ví dụ model Canon 2900 (Cartridge 303) Brother HL-L2321D (drum DR-2455)
Thay thế Thay hộp mực = thay cả drum Hộp mực và drum thay độc lập
Chi phí/trang Cao hơn (drum mới mỗi lần hết mực) Thấp hơn lâu dài (drum dùng được 3–5 lần thay mực)
Tiện lợi Rất đơn giản thay 1 linh kiện Cần theo dõi 2 linh kiện riêng biệt
Rủi ro drum hỏng sớm Drum mới mỗi lần → ít rủi ro Drum dùng lâu → có thể xuống cấp

Ý nghĩa thực tế với Canon 2900: Canon LBP 2900 dùng drum tích hợp trong Cartridge 303. Khi thay hộp mực mới hoàn toàn (1.2–1.8 triệu), bạn đã nhận được drum mới. Khi chỉ đổ mực bột (~80–150K), drum vẫn là drum cũ và tiếp tục hao mòn.

Phân loại các drum phổ biến và cách nhận biết qua bánh răng

Mỗi loại drum có cấu hình bánh răng đặc trưng để phân biệt. Đây là cách kỹ thuật viên nhận biết nhanh khi có nhiều loại drum để lẫn:

Drum 12A (Canon 303 / Drum Canon 2900)

Drum 12A

Drum 15A

Drum 15A

Drum 35A

Drum 35A

Drum 49A/53A

Drum 49A/53A

Drum 05A/80A

Drum 05A/80A

Drum 26A

Drum 51A

Drum 51A

Drum dòng Brother (DR-2240, DR-2360, DR-2455...)

Drum dòng Brother (DR-2240, DR-2360, DR-2455...)

Bảng so sánh drum theo hãng

Tiêu chí Canon LBP (2900...) HP LaserJet Brother HL/DCP
Loại drum Tích hợp trong hộp mực Tích hợp (dòng cũ) / Độc lập (dòng mới) Drum độc lập hoàn toàn
Tuổi thọ trung bình ~7.000–8.000 trang ~7.000–8.000 trang ~12.000–15.000 trang
Chi phí thay Bao gồm khi thay hộp mực Bao gồm khi thay hộp mực Thay riêng ~300K–500K
Màu sắc bề mặt Xanh lá (OPC) Xanh lá (OPC) Xanh lam hoặc xám
Nhận biết drum hỏng Theo dấu hiệu bản in Theo dấu hiệu bản in Có đèn LED báo thay drum
Ưu điểm Đơn giản, không cần quản lý Đơn giản Tiết kiệm hơn theo trang in
Nhược điểm Chi phí cao hơn/trang Chi phí cao hơn/trang Phải theo dõi 2 linh kiện

Tuổi thọ drum thực tế theo từng hãng

Tuổi thọ drum phụ thuộc vào nhiều yếu tố, không chỉ số trang:

Theo số trang in (trung bình thực tế):

Hãng máy in Tuổi thọ drum
Canon LBP (2900, 6030...) ~7.000–8.000 trang
HP LaserJet (1020, P1102...) ~7.000 trang
Samsung (ML, SCX...) ~5.000 trang
Brother HL/DCP (drum độc lập) ~12.000–15.000 trang
Máy photocopy văn phòng ~30.000–100.000 trang

Theo thời gian (nếu ít dùng):

Yếu tố làm drum hỏng nhanh hơn:

Yếu tố Tác động Mức độ nguy hiểm
Tiếp xúc ánh sáng trực tiếp Phá hủy lớp OPC ngay lập tức Rất cao
Chạm tay vào bề mặt xanh Dầu tay gây hỏng điểm cố định Cao
Dùng mực bột hạt thô (>15 micron) Mài mòn 3–5x nhanh hơn Cao
Môi trường ẩm, mốc Bong tróc lớp OPC Trung bình
In liên tục không nghỉ Tích nhiệt → lão hóa sớm Trung bình
Vệ sinh sai cách (dùng cồn, nước) Hỏng lớp bảo vệ Cao

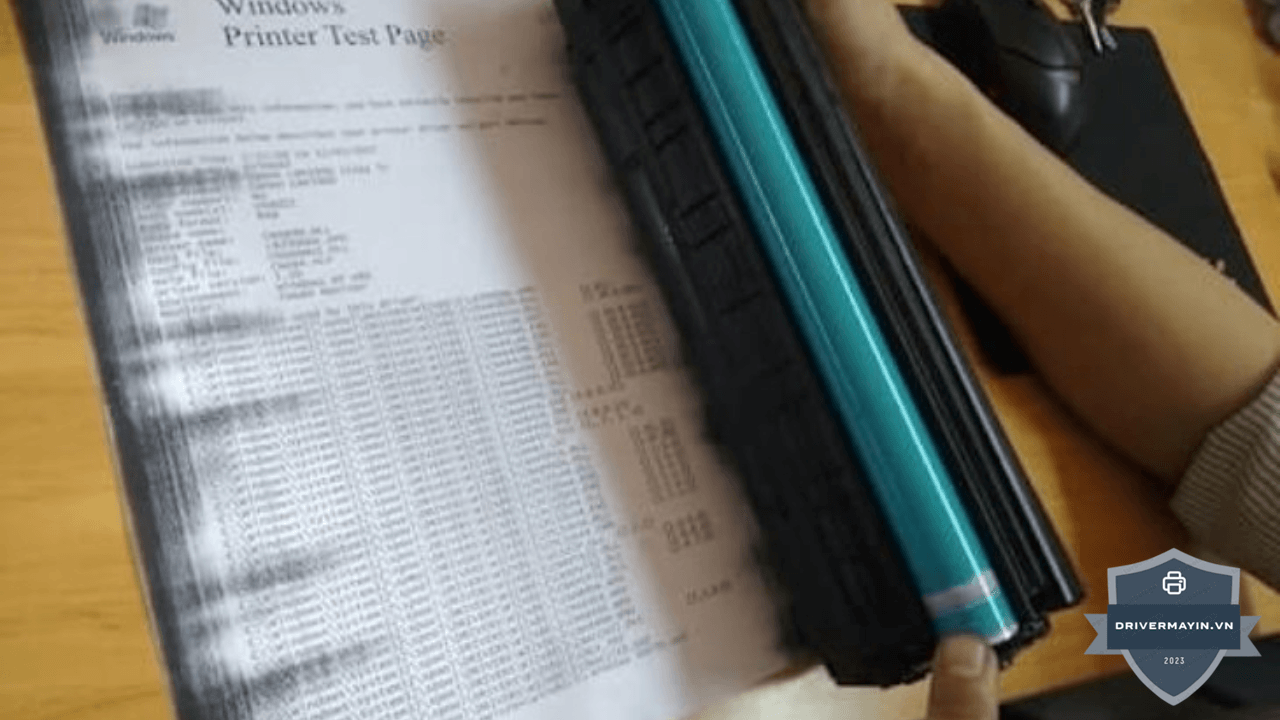

Dấu hiệu cách nhận biết khi cần thay drum

Dấu hiệu cách nhận biết khi cần thay drum

Khi drum hỏng, bản in sẽ có các biểu hiện đặc trưng khác với lỗi hết mực hay lỗi phần mềm:

Dấu hiệu 1 — Vệt sọc đen chạy dọc theo chiều di chuyển giấy: Drum bị xước theo đường dài → mực bám cố định vào vết xước → in vết đó lên giấy ở mỗi vòng quay.

Dấu hiệu 2 — Chấm đen lặp lại theo chu kỳ đều đặn: Tính khoảng cách giữa 2 chấm nếu bằng chu vi drum (~9.4cm cho drum 12A của Canon 2900), đó là drum hỏng điểm. Drum quay 1 vòng = 1 chu kỳ → chấm xuất hiện đều đặn.

Dấu hiệu 3 — Nền giấy bị xám hoặc đen không đều: Drum mất khả năng giữ điện tích đồng đều → mực bám cả vào vùng nền → nền giấy bị "bẩn" dù không có nội dung in.

Dấu hiệu 4 — Bản in bị đen hai đầu hoặc một đầu trang: Drum bị xước nặng ở một phần → vùng đó bám mực bất thường → đầu trang bị đen.

Dấu hiệu 5 — Chất lượng in kém dù mực còn đầy: In ra nhạt, mờ, hoặc thiếu chi tiết dù vừa đổ mực mới → drum đã mòn quá mức, không còn tạo được ảnh điện tích đủ mạnh.

Kiểm tra nhanh drum hỏng hay hết mực: Lắc hộp mực 5–6 lần rồi in thử. Nếu bản in cải thiện rõ rệt → do mực phân bố không đều, drum vẫn ổn. Nếu vẫn có sọc/chấm ở cùng vị trí → drum hỏng.

Vệ sinh drum đúng cách khi nào được và khi nào không ?

Vệ sinh drum đúng cách khi nào được và khi nào không ?

Khi có thể vệ sinh (drum bám bụi nhẹ, chưa xước):

Tuyệt đối KHÔNG làm:

Khi KHÔNG thể vệ sinh (phải thay mới):

Hướng dẫn cách tự thay trống (Drum) máy in Canon 2900

Khi bản in xuất hiện những vệt đen kẻ sọc, chấm đen li ti hay chữ bị nhòe, là lúc Drum của bạn cần đươc thay mới. Thay vì tốn chi phí gọi thợ, bạn hoàn toàn có thể tự thay trống mới chỉ với 8 bước đơn giản sau đây:

Bước 1: Trước khi bắt đầu, hãy rút dây nguồn máy in ra khỏi ổ cắm để đảm bảo an toàn tuyệt đối và tránh các sự cố chập cháy không đáng có.

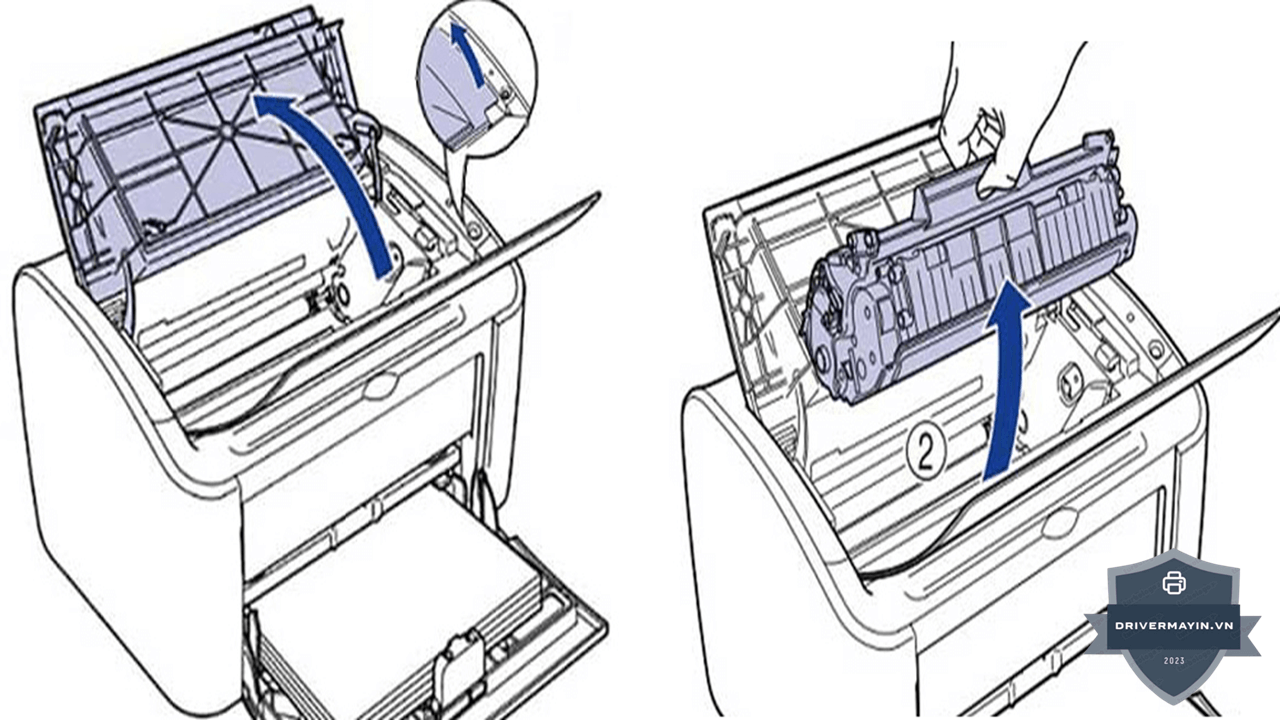

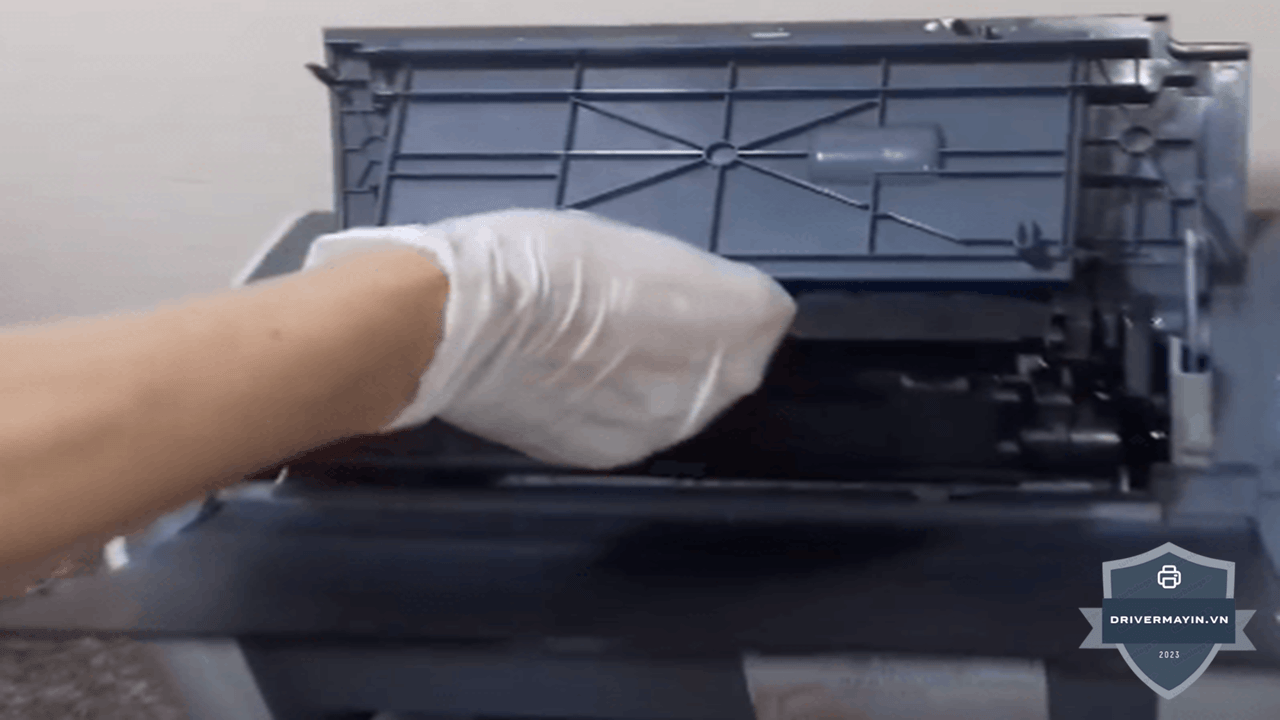

Bước 2: Mở nắp máy in, dùng tay nắm chặt vào phần gờ nổi ở giữa hộp mực, nhẹ nhàng nhấc cụm hộp mực ra khỏi máy và đặt lên một mặt phẳng sạch sẽ (nên lót một tờ giấy báo bên dưới).

Tháo hộp mực (Cartridge 12A)

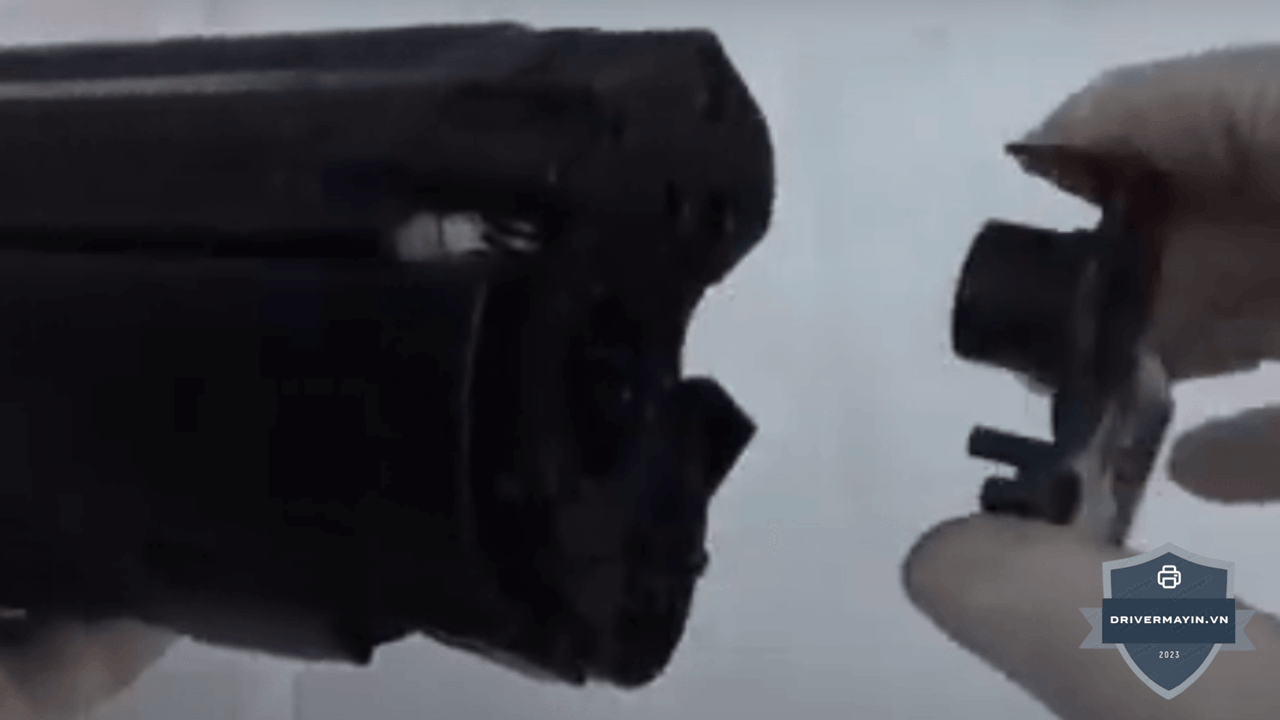

Bước 3: Sử dụng tuốc nơ vít 4 cạnh để tháo 2 con ốc ở phần đầu bánh răng của trống. Sau đó, nhẹ nhàng nhấc nắp che màu đen ở đầu ống ra ngoài.

Tháo ốc cố định nắp che

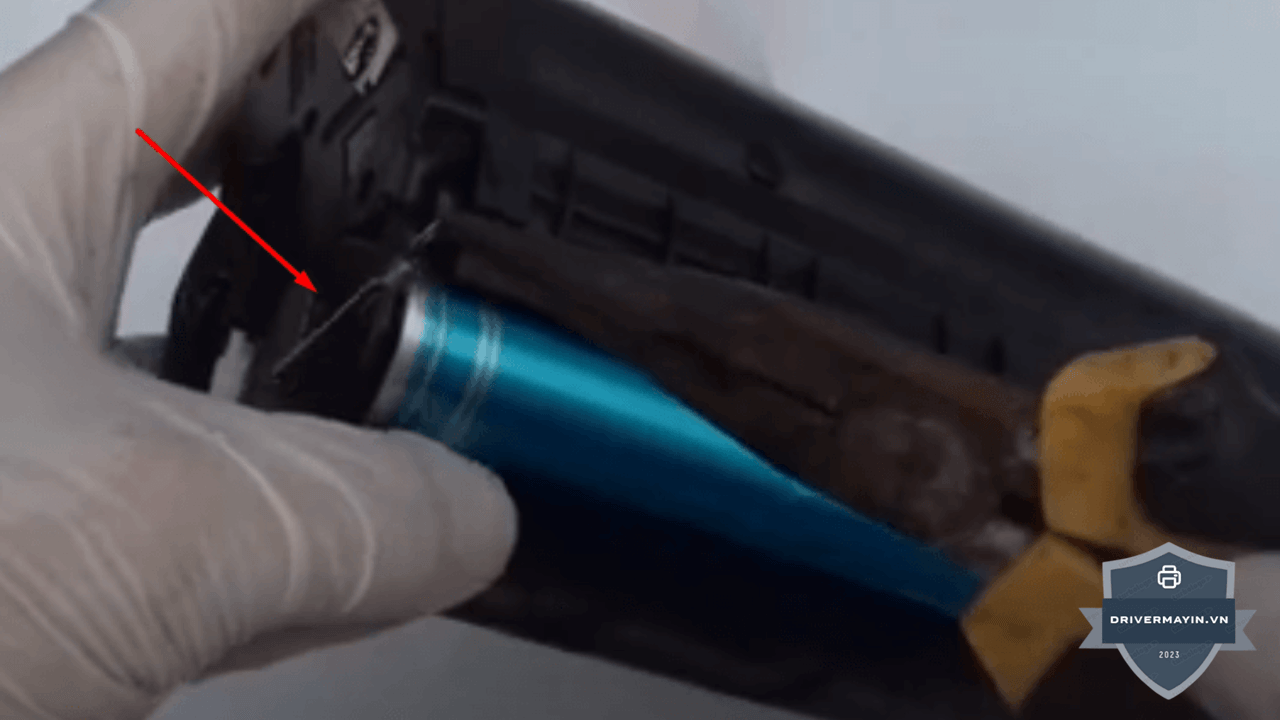

Bước 4: Ở đầu còn lại của hộp mực, bạn sẽ quan sát thấy một lò xo nhỏ bằng thép. Hãy dùng kìm nhọn khéo léo móc và rút lò xo này ra. Đây là bộ phận quan trọng giúp ép chặt hai nửa hộp mực lại với nhau.

Tháo lò xo giữ hộp mực

Bước 5: Nhấc trống (Drum) cũ ra khỏi hộp mực. Nhân tiện, bạn hãy dùng khăn vải khô, mềm để lau sạch bụi mực bám xung quanh khay chứa để đảm bảo bản in sau này được sạch đẹp nhất.

Loại bỏ trống cũ và vệ sinh

Bước 6: Lấy trống mới ra khỏi bao bì. Lưu ý đặc biệt: Bạn chỉ nên cầm vào hai đầu bánh răng, tuyệt đối tránh chạm tay vào bề mặt trơn bóng của trống hoặc để trống bị va đập, trầy xước vì sẽ làm hỏng bản in ngay lập tức.

Lắp trống mới vào vị trí

Bước 7: Đặt trống mới vào đúng thanh ray, đậy nắp che màu đen và vặn lại ốc vít thật chắc chắn. Cuối cùng, đừng quên móc lại lò xo chặn vào vị trí ban đầu để hộp mực không bị lỏng.

Bước 8: Lắp hộp mực trở lại máy in, đóng nắp và cắm nguồn. Hãy tiến hành in thử một bản (Test Page). Nếu văn bản hiện ra sắc nét, sạch sẽ thì chúc mừng bạn đã thay trống thành công!

Drum OPC vs. Drum thông thường ưu điểm sức khỏe và môi trường

Drum OPC vs. Drum thông thường

Trên thị trường có 2 loại drum khác nhau về vật liệu lớp quang dẫn:

Drum OPC (Organic Photo Conductor):

Drum thông thường (không OPC):

Hầu hết máy in laser từ năm 2000 trở đi đều dùng drum OPC không cần lo ngại về khí Ozon. Chỉ cần đảm bảo phòng in thông thoáng là đủ.

Lời kết

Việc nhận biết sớm các dấu hiệu hao mòn như sọc đen hay mờ chữ để thay thế kịp thời không chỉ giúp công việc của bạn trôi chảy mà còn bảo vệ các linh kiện khác trong hộp mực 12A. Hy vọng những chia sẻ về cách lựa chọn và bảo quản trống máy in trên đây đã giúp bạn có thêm kinh nghiệm để duy trì máy in Canon 2900 luôn ở trạng thái hoạt động tốt nhất
